Lugar de origen:
Shanghai, China
Nombre de la marca:
Ewen Power
Certificación:
CE, ISO:9001
Número de modelo:
ZPW-50KVA
Vídeo
Vídeo

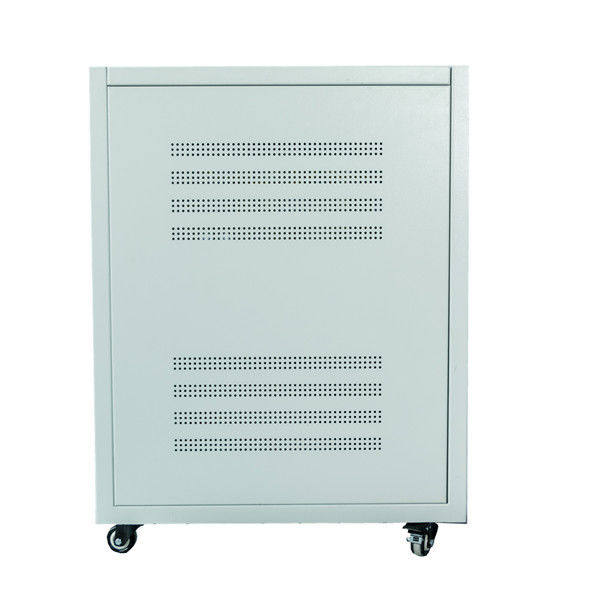

Estabilizador sin contacto del voltaje 3 regulador de voltaje auto del KVA AVR de la fase 50
1. Perfil del producto
Esta clase de producto se llama estabilizador sin contacto, o estabilizador sin contacto. Podía ser monofásico trifásica o. Este producto aquí es el trifásico, cuyo el voltaje de entrada es 304V a 456V mientras que el voltaje de salida es 380V. El voltaje y el voltaje de salida de entrada se pueden adaptar basaron en sus necesidades. El producto responde muy rápidamente para estabilizar el voltaje, que necesita solamente menos que 30ms ayudar a la estabilización del voltaje. Sus piezas principales incluyen los transformadores del aislamiento, las placas de circuito, los módulos controlados por silicio, la exhibición del LCD y a otras partes esenciales. Su exactitud de la salida se puede modificar para requisitos particulares de 1% a 3%.
2. Especificación de producto
Sobre Capcity clasificado
| 10KVA | 20KVA | 30KVA | 40KVA | 50KVA |
| 60KVA | 70KVA | 80KVA | 90KVA | 100KVA |
| 120KVA | 150KVA | 180KVA | 200KVA | 250KVA |
| 300KVA | 400KVA | 500KVA | 600KVA | 800KVA |
| Voltaje de entrada clasificado | 3*380VAC (fase 3 + N) |
| Gama de voltaje de entrada | el 380V±20% |
| Frecuencia clasificada | 50Hz-60Hz |
| Voltaje de la salida nominal | 3*380VAC (fase 3 + PE) |
| Precisión de la salida | el ±2% |
| Factor de poder | >el 80% |
| Eficacia | >el 98% |
| Tiempo de respuesta | <30ms> |
| Retraso de la salida | <5s> |
| Distorsión de forma de onda | Nada |
| Sobretensión | Cuando el voltaje de salida es el 10% más que clasificado, los poderes del estabilizador apagado automáticamente |
| Debajo-voltaje | Cuando el voltaje de salida es el 15% menos que clasificado, los poderes del estabilizador apagado automáticamente |
| Sobre carga | Cuando la corriente de salida está sobre la corriente clasificada, los poderes del estabilizador apagado automáticamente |
| Dislocación de la fase | Cuando es trifásico disloca, el estabilizador da una alarma y poderes apagado posteriormente |
| Falta de la fase | Cuando el voltaje trifásico carece un pahse, el estabilizador da una alarma y poderes apagado posteriormente |
| Cortocircuito | Cuando el equipo del cargamento está en un cortocircuito, los poderes del estabilizador apagado automáticamente |
| Voltaje de entrada | Exhibición en tiempo real del voltaje de la fuente de la corriente eléctrica |
| Voltaje de salida | Exhibición en tiempo real del voltaje de salida del estabilizador |
| Corriente de salida | Exhibición en tiempo real de la corriente de salida del estabilizador |
| Modo de trabajo | Estabilización del voltaje, puente, sobretensión, debajo-voltaje etc. |
| Temperatura de trabajo | -10℃~40℃ |
| Humedad de trabajo | 20%-90% |
| Altitud de trabajo | <1000m> |
3. Componentes principales y las funciones
Primero, transformadores del aislamiento: un estabilizador trifásico de los contactlesss tiene por lo menos nueve transformadores del aislamiento, que desempeñan un papel importante en la compensación del voltaje para los circuitos enteros.
En segundo lugar, borads del circuito: son circuitos integrados avanzados, que ofrece en la velocidad rápida del funcionamiento de la transmisión y del sonido.
Tercero, módulos controlados por silicio: ayuda a regular el voltaje sin ruido.
Cuarto, contactor de la CA: responde rápidamente si es sobretensión o sobre carga.
Fifth, recinto del hierro: protege las piezas enteras del estabilizador, que facilita una vida más larga del estabilizador.
Pasado, hay también muchas pequeñas piezas, que desempeña un papel significativo en la ayuda del estabilizador para trabajar normalmente durante mucho tiempo.
4. Usos
Equipo del CNC del ①
dispositivo del Laser-corte del ②
Equipo de SMT del ③
Aparato médico del ④
Ferrocarriles del ⑤
Estaciones de metro del ⑥
⑦ y otros lugares que necesitan el estabilizador del ninguno-ruido.
5. Operación correcta
Poder del ① apagado el estabilizador y el equipo eléctrico en primer lugar.
El ② conecta los alambres según las indicaciones en el tablero de cableado.
El ③ pone la corriente del estabilizador y el estabilizador entra en una condición de autoverificador.
El ④ gira su equipo después de que el voltaje de entrada esté en el rango de voltaje de entrada clasificado.
El ⑤ gira su dispositivo del houshold o equipo industrial sucesivamente.
El ⑥ corta la corriente si usted no utiliza el estabilizador.
6. Demostración del detalle
Ésta es la exhibición del LCD. Usted podría ver en esta imagen que hay diversas funciones de esos botones y también la entrada y el voltaje de salida se podrían mostrar en la pantalla.

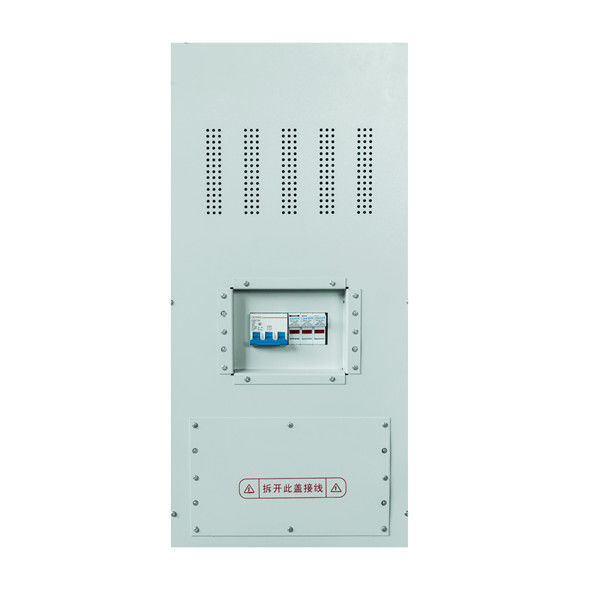

Éste es el interruptor en la parte de atrás del recinto del hierro del estabilizador.
